DB-5025 超级电容能量管理系统示教板

一.产品简介

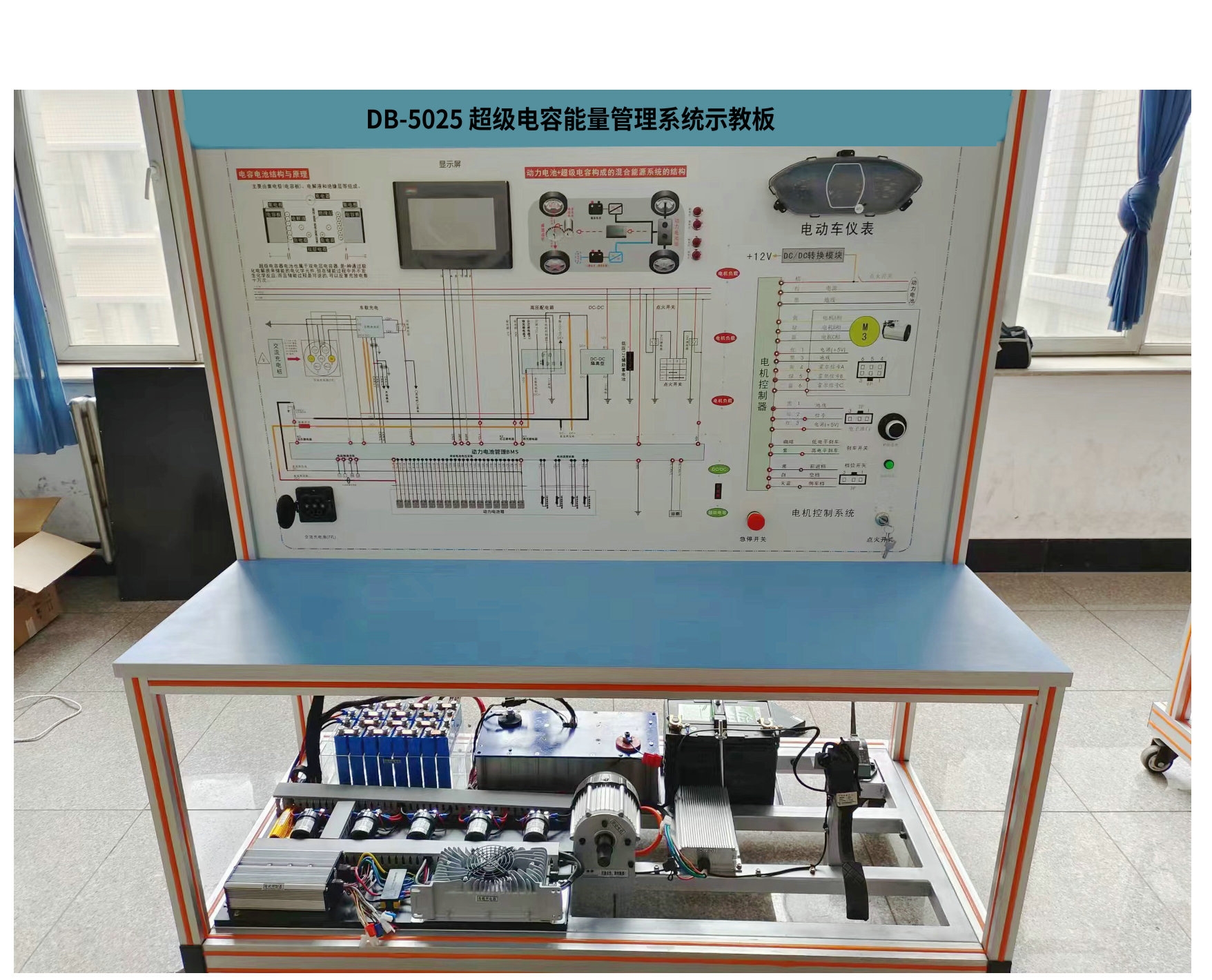

超级电容能量管理系统示教板选用新能源汽车超级电容器组及能量管理系统，可以演示展示系统的结构和控制原理及超级电容器的充放电特性。适用于了解与验证超级电容器组及能量管理系统教学实训实验。
二.功能特点
1. 超级电容能量管理系统示教板完整展示了超级电容能量管理系统，可以动态模拟超级电容能量管理系统的各种工况下的能量流动方向以及运行状态。
2. 超级电容能量管理系统示教板面板采用4mm厚铝塑板，面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照系统结构原理图和实物，认识和分析系统的工作原理。
3. 超级电容能量管理系统示教板安装点火开关、超级电容组，及控制器，电池组，整流桥，DC/DC电路，放电装置等。
4. 超级电容能量管理系统示教板系统通过CAN总线进行电容电池组管理，全面展示电容电池管理系统的工作特性；
5.通过负载控制装置调节单节电容电池的电压；
6.通过上位机显示单节电容电池电压、温度、总电压、SOC以及每节电容电池电压的均衡状态；
7.通过上位机显示电容电池组总电压、充电及放电电流；
8.统具有自我诊断功能，对系统的异常情况进行报警及显示；
9.以对系统参数进行设定及标定；
10.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。
11.配套实训指导书等教学资料，完整讲述工作原理，实训项目，故障设置及分析等要点。
三.技术规格
1.外接电源：交流220V±10% 50Hz
2.工作电压：直流12V
3.工作温度：-40℃～+50℃
4.外形尺寸：1500×700×1700mm(长×宽×高)
5.电容组：48V165F
6.48V20AH动力电池组
7.超级电容能量管理系统(CAN总线进行管理，7寸多功能显示触摸屏)
四.实训实验项目
1.超级电容能量管理系统控制原理认知。
2.超级电容能量管理系统主要零部件功能认知。
3.超级电容能量管理系统各种状态下逻辑控制关系，掌握电流，电压，电压差，温度等参数变化规律认知。
4.如何采集动力电压差，并控制充电和放电过程实训实验。
5.如何采集温差，并控制充电和放电过程实训实验。
6.超级电容能量管理系统故障分析与诊断。
7.超级电容能量管理系统拆装与维护实训。
8.超级电容能量管理系统总线测试与控制实训。
五.基本配置（每台）
超级电容能量管理系统(CAN总线进行管理)、DC/DC变换器、48V20AH动力电池组、48V165F电容组、操作开关、7寸多功能显示触摸屏、车载充电器与充电口、DC-DC转换模块（48V-12V15A）、直流接触器（包含充电继电器、总正继电器、总负继电器、预充继电器）、带CAN通讯的车载充电机、急停开关与电源总开关、辅助蓄电池（12V45AH）、线性可调放电负载、一体化全铝合金型材搭建的移动台架（1500×700×1700mm 带自锁脚轮装置，安装检测端子的原理面板，面板1448×940mm）、故障模拟与排除装置、设备操作说明书。
