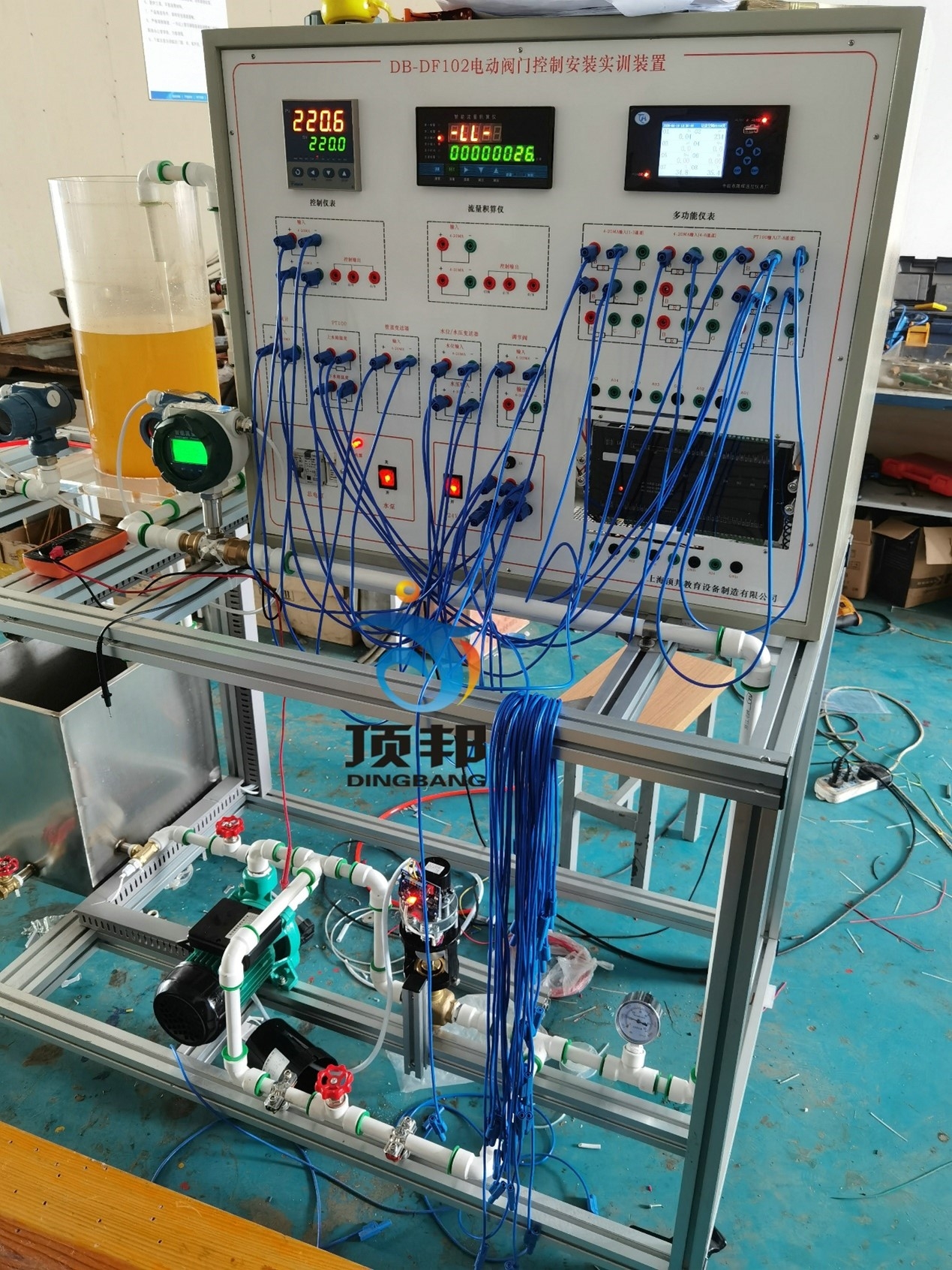

DB-DF102 电动阀门控制安装实训装置

一、设备构成：
1、位式调节
电动阀门控制安装实训装置由水泵、压力调解阀、电磁阀、水位传感器、位式调节控制仪、无纸记录仪、上下水箱等组成。
电动阀门控制安装实训装置上水箱中的水位由水位传感器检测信号，并把信号转换成4-20 mmA的标准信号送至分线器，分线器把4-20 mmA的标准信号变成2路4-20 mmA的标准信号，其中一路进入控制仪，与给定值比较以控制水位。给定值及控制回差等参数由位式调节控制仪设置。
2、PID调节
由水泵、压力调解阀、电动调节阀、水位传感器、分线器、DDC控制调节控制仪、上下水箱等组成。
上水箱中的水位由水位传感器检测信号，并把信号转换成4-20 mmA的标准信号送至分线器，分线器把4-20 mmA的标准信号变成2路4-20 mmA的标准信号，其中一路进入PID控制仪，与给定值比较以控制水位。给定值及控制参数由PID调节控制仪参数设置，其中P、I、D参数可以手动设置，也可以由控制仪进行自整定。其设置方法及操作方式调节控制仪使用说明书。
实验操作步骤：
把下水箱的水充满；
接通电源；
启动水泵，检查系统不得漏水；
设置给定参数，本设备要小于一米,一般设置0.6米左右（600mm左右）；
调节模拟输出排水量；
调节供水压力；
等控制稳定后读取仪表显示的相关各个参数及液位计的数值，纪录于事先设计的记录表格中；
二、技术参数
储存罐：30L
离心泵功耗：250W、大流量：150L/min、速度：2800min-
压力传感器：0...100mbar
控制阀DN20：4,0m?/4-20MA
尺寸和重量
长宽高：1500x700x1750mm
重量：约124Kg

三、功能
实用性强
电动阀门控制安装实训装置控制器采用市场上广泛应用的DDC控制器及相关继电器、控制开关、指示灯、标准通信接口可编程控制器，上位机软件实时显示系统运行状态及数据。
可观察到中央控制器、接触器、热保护器等控制元件。面板上面有控制开关旋钮、工作状态指示灯、系统流程图及DDC主机单元
DDC7501 主机参数：
1).电压+24V
2).AI模拟量输入输出点：12个
3).AO模拟量输出输出点：5个
4).DI数字量输入点：8个
5).DO数字量输入点：8个
四、配置表

序号	名称	数量
1	DDC7501 主机	1个
2	DDC通信转换卡	1个
3	DDC通信软件	1个
4	不锈钢铝框架	1个
5	智能调节仪902	1个
6	无纸纪录仪481	1个
7	开关电源	1个
8	控制软件	1个
9	水泵	1个
10	管道静压变送器	1个
11	电磁流量计	1个
12	指针压力表	1个
13	PT100热电阻	2个
14	电动调节阀：1套	1个
15	阀门：若干	1个
16	电磁流量计	1个
17	流量积算仪	1个
18	有机玻璃水箱	1个
19	储水箱	1个
20	扩散硅压力变送器	1个
21	电容式压力变送器	1个
