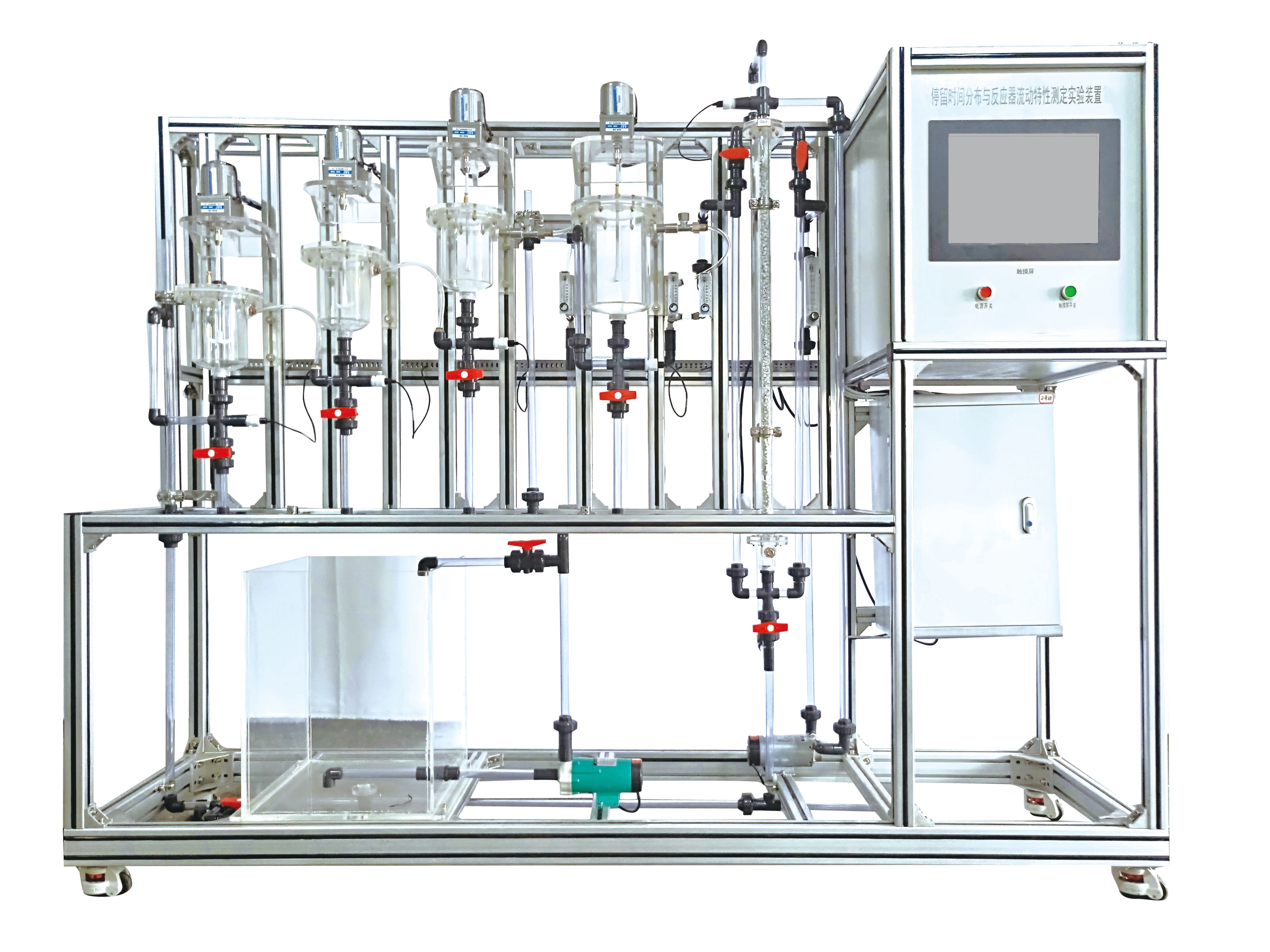

停留时间分布与反应器流动特性测定实验装置
停留时间分布与反应器流动特性测定实验装置


技术指标说             明
装置功能1、对比研究釜式和管式反应器停留时间分布与反应器流动特性。
2、通过多釜串联模型参数对釜式、管式反应器停留时间分布以及返混程度做分析研究,模型参数N代表反应器的返混程度,N越大返混程度越小,进而引导学生理解平推流和全混流两种理想模式。
3、装置可分别进行无循环及变化循环比R操作,在不同返混程度下测定管式反应器停留时间分布。
4、装置采用脉冲示踪法测定停留时间分布,电导仪能准确实时检测记录各反应器出口示踪剂的浓度,通过软件处理得到各项参数。
5、全触摸集成化控制,高稳定数据传输,硬件加密。
设计参数常温,常压操作。
单釜:
水流量:40L/h、平均停留时间(数学期望值):200-600。
方差:1.0105--3.0105、模型参数N:1.2—2。
三釜:
水流量:40L/h、平均停留时间(数学期望值):200-600。
方差:1.0105--5.0105、模型参数N:1.2—4。
主要配置有机玻璃反应釜、管式反应器、转子流量计、水箱、水泵、电机、数字电导仪阀门、管道、中央处理器、触摸屏、高品质铝合金型材框架。
公用设施水:装置自带透明水箱,连接自来水接入。
电:电压AC220V,功率1.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
实验物料:水- KCl。
主要设备1、釜式反应器1.0L,透明有机玻璃制成,数量3个。
2、釜式反应器3.0L,透明有机玻璃制成,数量1个。
3、管式反应器:直径Φ35,长度1200mm,填料拉西环φ4mm。
4、水箱:80L,透明有机玻璃材质。
5、管路:透明,壁厚≥2.0mm,透明可视材质。
6、交流可调速电机:功率15W,无级调速。
7、进水泵:MP型磁力驱动泵,额定功率:15W,额定流量:6L/min。
8、循环泵:额定流量6L/min,扬程3m。
9、数字电导仪:0~2000μS/cm,光电耦合器隔离保护4-20ma信号输出,电导电极:5支。485通讯接口转换,标准MODBUS  RTU通讯协议,自动数据处理与屏幕显示实验曲线、数据,自动温度补偿:0-100℃。
10、转子流量计:流量6-60L/h,水。
11、中央处理器:执行速度0.64μs,内存容量16K,内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议;功能:数据处理运算。
12、模拟量模块:高达16位分辨率,总和精度±0.5%,内建RS485通讯模式
13、采用一体机平板触摸电脑,全程数字化触摸屏控制操作。HMI:投射式触控技术,5000万次触摸点,内存4G,功能:中央处理器数据显示控制。
14、额定电压:220V,总功率:1kW。
15、外形尺寸:2000×550×2000mm(长×宽×高)外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。
16、转换模块及在线监控软件一套。
17、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生工程化理念。
测控组成变量检测机构显示机构执行机构
电机转数霍尔开关触摸屏调速模块
流量转子流量计转子流量计转子流量计
浓度在线电导率仪触摸屏
示踪剂流动时间时间控制器触摸屏





对比研究釜式和管式反应器停留时间分布与反应器流动特性:

釜式和管式反应器在停留时间分布和反应器流动特性方面存在显著的差异。

首先,从停留时间分布的角度来看,釜式反应器通常属于全混流反应器,这意味着反应物料在反应器内的停留时间相对较长。这种长时间的停留有助于反应进行得更加完全,从而提高了反应效率。相比之下,管式反应器则更接近于平推流反应器,其停留时间通常较短。这种较短的停留时间可能导致反应不够完全,但也适用于某些需要快速通过反应器的工艺过程。

其次,从反应器流动特性的角度来看,釜式反应器内的物料混合较为均匀,有利于实现较高的反应转化率。然而,由于存在死区等问题,可能会影响到反应结果的准确性。而管式反应器则具有更好的流动特性,流体在反应器内流速分布较为均匀,减少了流体扩散和死区等问题。这有助于提高反应过程的稳定性和可控性。

此外,管式反应器虽然停留时间较短,但可以通过调节循环比R来改善返混程度,从而得到不同返混程度的反应系统。然而,返混程度与停留时间分布并不存在一一对应的关系,因此需要利用反应器数学模型来间接表达。同时,测定不同状态的反应器内停留时间分布时,可以发现相同的停留时间分布可以有不同的返混情况。

总的来说,釜式和管式反应器在停留时间分布和反应器流动特性方面各有优势。选用哪种反应器取决于具体的工艺要求和操作条件。在实际应用中,应根据反应物料、反应条件以及所需的产品特性等因素综合考虑,选择最合适的反应器类型。



友情提示:
1、货品验收:阁下收货时请检查停留时间分布与反应器流动特性测定实验装置的货品外观,核实停留时间分布与反应器流动特性测定实验装置的数量及配件,拒收处于受损状态的停留时间分布与反应器流动特性测定实验装置;
2、质保:顶邦将为阁下提供停留时间分布与反应器流动特性测定实验装置产品说明书内的质保条件和质保期,在质保范围内提供对停留时间分布与反应器流动特性测定实验装置的免费维修,超出条件承诺时提供对停留时间分布与反应器流动特性测定实验装置的有偿维修;
3、退换货:阁下单方面原因导致的停留时间分布与反应器流动特性测定实验装置选型错误或停留时间分布与反应器流动特性测定实验装置购买数量错误,造成停留时间分布与反应器流动特性测定实验装置的退换货要求,将不被接受;
4、货期:停留时间分布与反应器流动特性测定实验装置的发货期为参考值,如您需要了解停留时间分布与反应器流动特性测定实验装置的精确货期,请与顶邦的销售人员联系;
5、如阁下对停留时间分布与反应器流动特性测定实验装置有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关停留时间分布与反应器流动特性测定实验装置的咨询。
