DB-JD85 液晶电视维修教学实训考核装置

一、产品概述:
DB-JD85液晶电视维修教学实训考核装置是根据中华人民共和国劳动和社会保障部发布的《"家用电子产品维修工"职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品，适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。

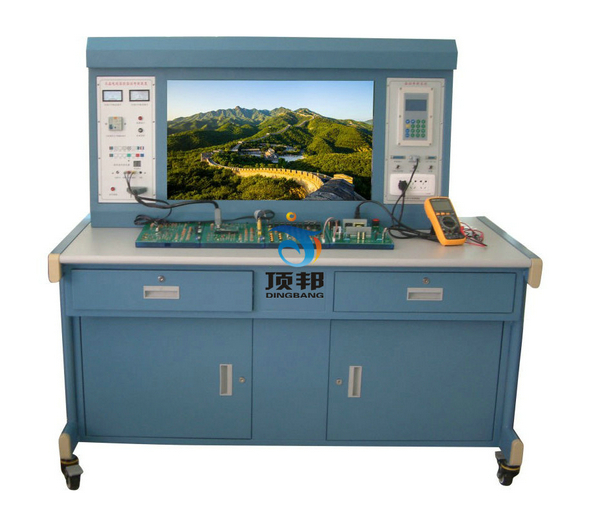

实验电路板图片

二、特点
1、采用敞开式方式，将精密的液晶彩色电视机的整机线路板放大后按功能划分成多块可以放心地让学生直接在上面动手做焊接、安装、调试等实验的实训板。
2、实训板上有完整的安装线路图、测试点、调整点及电压、电流显示装置。
3、实训板上有可对整机电路进行实验、实训的智能考核装置。故障点由教师计算机根据考核要求设置，通过考核系统传送到实验台上的敞开式彩电实训单元，学生使用计算机或者单片机答题器进行答题。
4、实验台通过隔离变压器与市电连接并具有符合国家相关标准的过压、漏电、短路、过载保护装置。
5、配备可提供16种射频测试信号和16种视频测试信号的高清彩色信号发生器。
? 6、提供与实训装置一一对应的电路原理图和PCB板图。
7、液晶屏使用LED背光源并与实验台一体化。
? 8、自主研发模块式组合、主板及电源实训模块本公司自己生产、实训考核便利，创新产品。
9、直接在实训模块上动手操作、安装、调试、实训考核、焊接等实验，创新产品。
10、实训考核有30个故障点、可对整机进行实验、实训，创新产品。
11、试实训、实训项目丰富，创新产品。
12、路工作原理图、教学、学习方便，实用产品。
13、块可维修、可实训、可更换，售后服务方便，创新产品。
14、设有故障测试点及测试波形，实验方便，创新产品。
? 15、提供液晶屏主板驱动程序,利用U盘可写入液晶屏程序。

三、技术参数、
1、输入电源：单相三线制AC220V±10% 50HZ
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）
3、整机容量：＜300VA
4、安全保护：动作电流≤30mA、动作时间≤0.1s
5、外形尺寸：150cm×68cm×145c

四、配置及功能：
1.彩色信号发生器、
1）彩色电视信号发生器：采用大规模可编程逻辑控制器和具有像素级算法的高清晰度彩色信号源。有着图象清晰、时序精确（图形、采样率高,色彩准确、图形选择有16频道电视信号形式：分为圆、点、格、黑白格、彩色、单色等16种形式，可通过按键直接选择（输出信号：有视频、伴音（中频6.5M）、射频输出接口）信号制式：PAL-D/K。
2）、显示图象共16幅 , 彩条 ,白光栅 , 红光栅, 绿光栅, 蓝光栅,黑光栅 ,12级阶梯 , 十字中心及显示幅值 , 四阶棋盘 , 彩色棋盘.
2.考核实训模块、
元器件排列有序清楚直观、实验实训考核便捷、维修方便可完成：
1）、液晶电视工作原理的实验
2）、整机各电路进行实训
3）、考核故障点17个手动考核故障点、智能考核器故障设置开关有24个故障点。
4）、设置有示波器信号测试方便、设有测试针测试点。
3、液晶电视机屏32寸
对比度：400：1；分辨率：1920×1080；反应时间：<16 ms；屏幕亮度：500cd/㎡；视角：178度；制式：NTSC/PAL/SECAM；信号输入：射频48MHz-470MH。
4、号实训模块
总线控制、音频处理、功能切换、屏驱动数据信号）电脑接口、音视频输入接口、UBS插口、高清接口等功能、实训模块尺寸300mmx200塑料盒封装，方便学生直观察看电路原理。
5、号实训模块
待机开机电源控制、伴音电路、高频头电路，实训模块尺寸 300mmx200塑料盒封装，方便学生直观察看电路原理。
6、号实训模块
稳压电源电路，实训模块尺寸300mmx200塑料盒封装，方便学生直观察看电路原理。
7、使用说明书
提供液晶电视详细工作原理图、电路图与实训装置一对应
8、实训考核装置
实训台铁质型材框架铁质双层亚光密纹喷塑结构，高密度耐磨桌面板。、交流电源：220V 50Hz（带有过流保护）、设有两个大抽屉，两个柜子用于存放工具，铁质双层亚光密纹喷塑蓝白色结构
五.智能实训考核系统
1智能考核终端由240×128点阵蓝底背光液晶屏、PVC轻触键盘、单片机、存储器、网络接口等组成。可单机进行日历和时钟设置、考核时间设置、密码设置、故障设置，具有已设故和排故信息掉电不丢失、误排信息记录、考核时间倒计时显示、功能。智能考核上位机软件具有设备在线检测、试卷管理、考试管理、学生信息管理、教师信息管理、成绩管理等功能。
2智能考核系统具有网络通讯接口，多台设备可组成智能考核网络，其中一台计算机作为教师机进行故障设置和考核管理。
1）计算机可以监控1-126台家用电器智能考核台
2)已设置多个故障点。
3)具有发卷功能
4)具有收卷功能
5)具有单台和全部实验台清零功能
6)具有自动检测各家用电器考核台的通讯联机情况
7)可以生成学生个人成绩单
8)可以对学生考核情况进行统计、分析
9)设有进入系统密码，进入系统后能够修改密码
10)具有打印功能
11)具有答题次数限制功能
六．实训台配置（每台配置）

序号	名称	单位	数量	备注
1	实训台	台	1
2	电烙铁	个	1
3	32寸液晶显示屏	只	1
4	数字万用表	块	1
5	连接测试线	套	1
6	实训指导书	套	1
7	液晶主板驱动程序	套	1	与液晶屏型号一致
8	总线控制、音频处理、功能切换、屏驱动数据信号实验板	套	1	300mmx200
9	待机开机电源控制、伴音电路、高频头电路，实训模块	套	1	300mmx200
10	电源线	根	1
11	装置连接线	套	3
12	学生凳子	个	2
13	详细的电路板线路图	份	1
14	指导书	本	1
15	高清EVD机	台	1
16	AV连接线	根	1

七.详细实验对应故障
1.整机不工作整流桥故障实训考核
2.无12V整机不工作故障实训考核
3.背光源故障实训考核
4.侍机5V稳压电路故障实训考核
5.待机3.3V稳压电路故障实训考核
6.CPU核电源1.2V电路故障实训考核
7.CPU供电电路1.8V故障实训考核
8.CPU振荡电路故障实训考核
9.储存器电路故障实训考核（1）
10.储存器电路故障实训考核（2）
11.视频输入电路故障实训考核
12.音频输入电路故障实训考核
13.USB电路故障实训考核
14.静音电路故障实训考核
15.高频头电路故障实训考核（1）
16.高频头电路故障实训考核（2）
17.高频头供电故障实训考核
18.高频头电容漏电实训考核
19.高频头集成损坏故障实训考核
20.遥控接收电路故障实训考核
21.按键电路故障实训考核
22.伴音电路故障实训考核（1）
23.音量控制电路故障实训考核
24.伴音电路集成损坏实训考核
25.伴音供电路故障实训考核
26.扬声器输出电路实训考核
27.背光源亮有声无图实训考核
