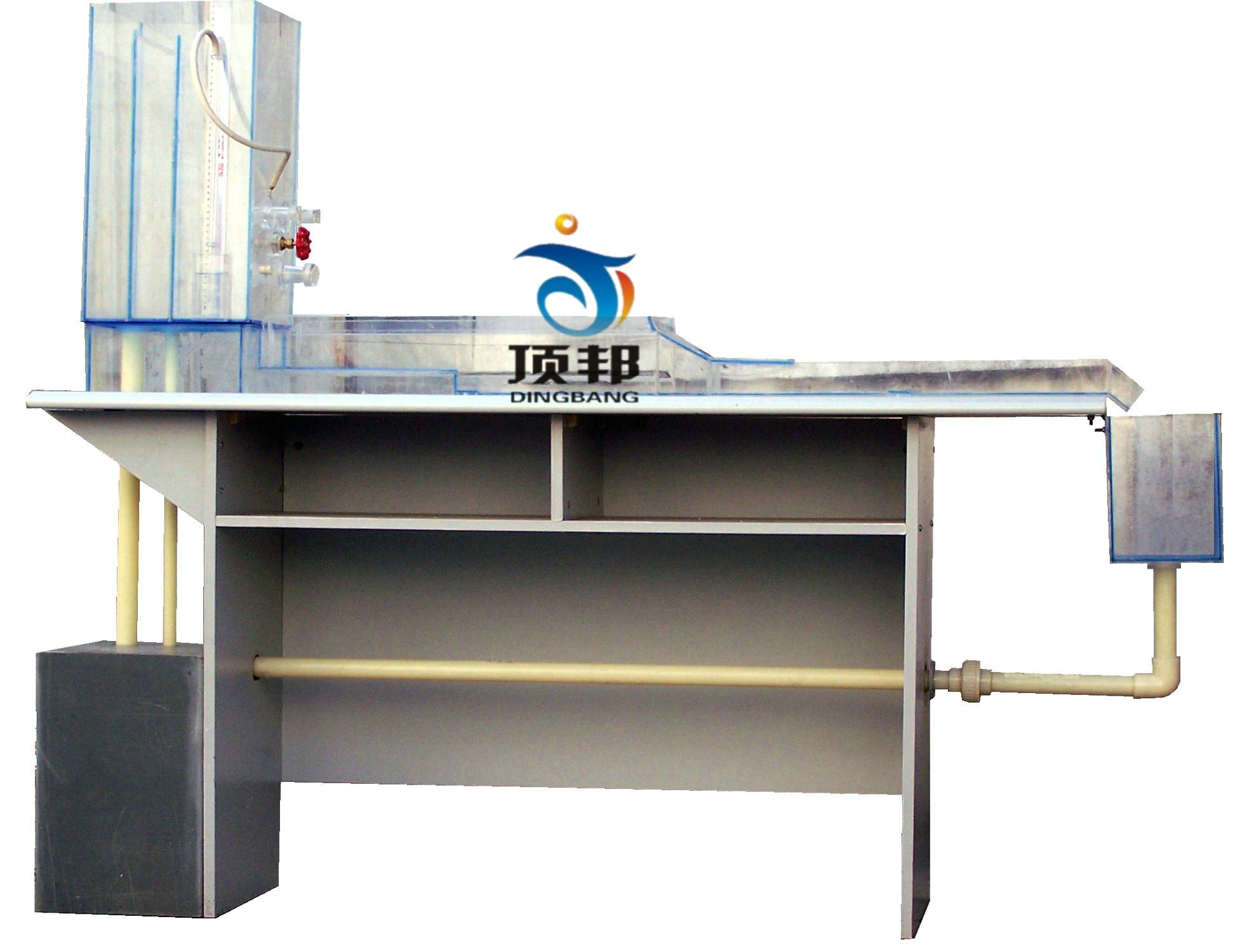

DB-WQL 自循环文丘里流量实验仪

实验目的：
1、了解文丘里流量计的原理及其实验装置。
2、通过测出的压差与流量关系曲线，确定文丘里流量计的流量系数μ值。
3、可定量测量管道流量，给出流量系数与Re数的相关性。
主要配置：
1、有机玻璃恒定水箱、水泵、文丘里管、测压架、移动标尺、塑料蓄水箱、计量水箱、连接管、阀门、不锈钢支架。
技术参数：
1、运行环境：温度0-400C，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作。
2、实验水箱是由有机玻璃精制而成，并带有稳压溢流口。
3、文丘里管为φ21，总长1000mm，。有机玻璃制作。
4、蓄水箱是由PVC板制做而成，容积为：50L；
5、水泵：功率90W，扬程：8m，额定流量：10L/min。
6、测压由φ8×600mm的透明有机玻璃管固定在测压架上精制，并带有测量标尺。
7、框架为不锈钢，结构紧凑，外形美观，流程简单，操作方便。
8、外形尺寸：1500×470×1500mm。

相关实验

文丘里流量计标定实验

一．实验目的

1. 了解文丘里流量计的构造、工作原理和主要特点；
2. 掌握流量计的标定方法；
3. 用直接容量法对文丘里流量计进行标定。
　二．实验原理
流体流过文丘里流量计时，由于喉部流速大压强小，文氏管前端与喉部产生压差，此差值可用倒U型压差计或单管压差计测出，而压强差与流量大小有关。在文丘里流量计入口处取Ⅰ～Ⅰ断面,在其喉部收缩段处取Ⅱ～Ⅱ断面,由于流量计系水平放置,则可列出上述两段面的能量方程如下（不计水头损失)：

（1）
根据连续性方程可得:

即

代入式(1)，可得计算流量的公式如下:
自循环文丘里流量实验

或

式中

为两断面测压管水头差，亦即测压计内的液面高差

。

令

（2）
上式可写成

（3）
因此，测出测压计水位高差

后，即可求出计算流量自循环文丘里流量实验

。
由于实际上所取的两断面之间存在着水头损失，所以实际流量

，一般要略小于计算流量

，如令：

（4）
则μ是一小于1的数，称为文丘里流量计的流量系数。
本实验的目的就是用实验的方法，确定流量系数μ的具体数值。实际流量

用电子流量计测定。

三．实验装置

如图所示，本实验台采用架式排列，两组一套，分别由两台水泵自成循环系统。
自循环文丘里流量实验

图3-3 文丘里流量计校正实验装置
　

四．实验步骤

1.准备工作
（1）记录管内径D、文丘里流量计喉径d₂并算出k值。
（2）检查测压计液面是否水平（此时Q=O）,如果不在同一水平面上，必须将橡皮管内空气排尽，使两侧压管的液面处于水平状态，方能进行实验。
（3）关闭测点3～12的小阀门。
（4）打开阀门7、8、9、10,关闭阀门3、4、5、6。
（5）阀门2为流量调节阀门,可先调至较小开度。
（6）文丘里流量计收缩断面(测点2),经常处于负压状态,实验前应将连接胶管灌满水,才能进行实验,否则往里进气。
2.进行实验
（1）开泵，此时1、2测压管中应出现较小高差。
（2）缓慢开启泵出口流量调节阀2, 使压差达到最大（如2号测压管中液位降得太低，可关小出水阀门，使液位抬高。如测压计中液位太高，可用压气球加压，压低液位)。
（3）待流量稳定后用电子流量计测流量，记录倒U形压差计h1、h2液位高度（其显示单位为cm）。
（4）调节流量调节阀2，从大到小改变流量，流量的改变要均匀合理，待流量稳定后重复测量流量及倒U形压差计液位高，测取5组以上实验数据。
（5）测量完毕后，关闭泵出口调节阀2，断电停泵。
注意事项：如出现测压管冒水现象，不必惊慌，可把出水阀门全开，或停泵重做。
